M38W


Trekantig mast 3 x 0,38 m

  Den "vanligaste" masten i vårt sortiment. M38W har tidigare haft artikelnamnet "Vårgårda Standard-mast"och har tillverkats sedan början av 1970-talet. Den ser likadan ut i dag som då. Genom åren har det tillverkats nära 100 kilometer av M38W. Det är då lätt att se den som vår standardmast. Konstruktionen är lika enkel som genialisk. Lätt, gles och samtidigt så kraftig.

Eftersom efterfrågan har varit stor under mer än 30 år har M38W involverats i en lång rad olika applikationer där behovet har varit dess styrka i kombination med den mycket låga egenvikten.

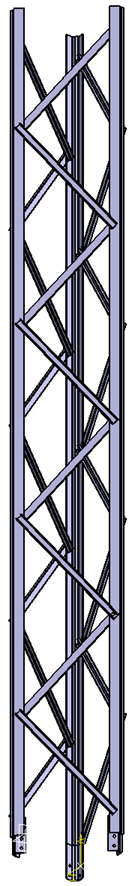

Masten består av tre olika grunddelar som skiljer sig på endast några punkter; Toppsektion, Mellansektion och Bottensektion.

Toppsektionen och Mellansektionen kan fås med klättersteg på en sida medan Bottensektionen normalt inte har klättersteg.

Toppsektionen har vanligen topplatta med topprörsgenomföring och en stativplatta 75cm lägre ner..

Bottensektionen har gångjärn i foten som kan fästas mot underlaget med hjälp av tre stycken kraftiga bultar.


Form trekantig
Bredd 375 mm
Fristående 9m @ 25m/s (90km/h) vid 1m2 topplast
Bygghöjd >100m
Vindfaktor 0,72
Vikt 5,5 kg/m
Sektionslängd 3050 mm
Eff. böjmotstånd 22 kNm
Tröghetsmoment 7,6x106
Kopplingstyp M10 skruvförband invändig benprofil
Stagvåningsavstånd beroende av bygghöjd
Stagfäste omspännande med shackel 3x120 grader
Stagradie beroende av bygghöjd
Material ben och strävor aluminium legering 6082-T6
Material förband strävor M6 rostfritt stål
Strävor montering u-profil omväxlande in- och utsida
Klättring möjlig på utsida med klättersteg
Fallskydd vid särskild beställning
Vertikal belastning >1300 kg
Bottenfäste i foten M20 skruvförband
Fällning gångjärn på fotvinkel
Takmontering med stålplatta 550x550x10mm
Byggsats vid särskild beställning
Transportvolym 0,025m3 (Hopsatt: 0,4 m3 per sektion) + tillbehör
Skrymmande gods ja




M38W levereras normalt som byggsats vilket underlättar alla typer av transport.
Jämfört med det utrymme som en mastsektion kräver i vanliga fall är en byggsats oerhört mycket mindre krävande volymmässigt.

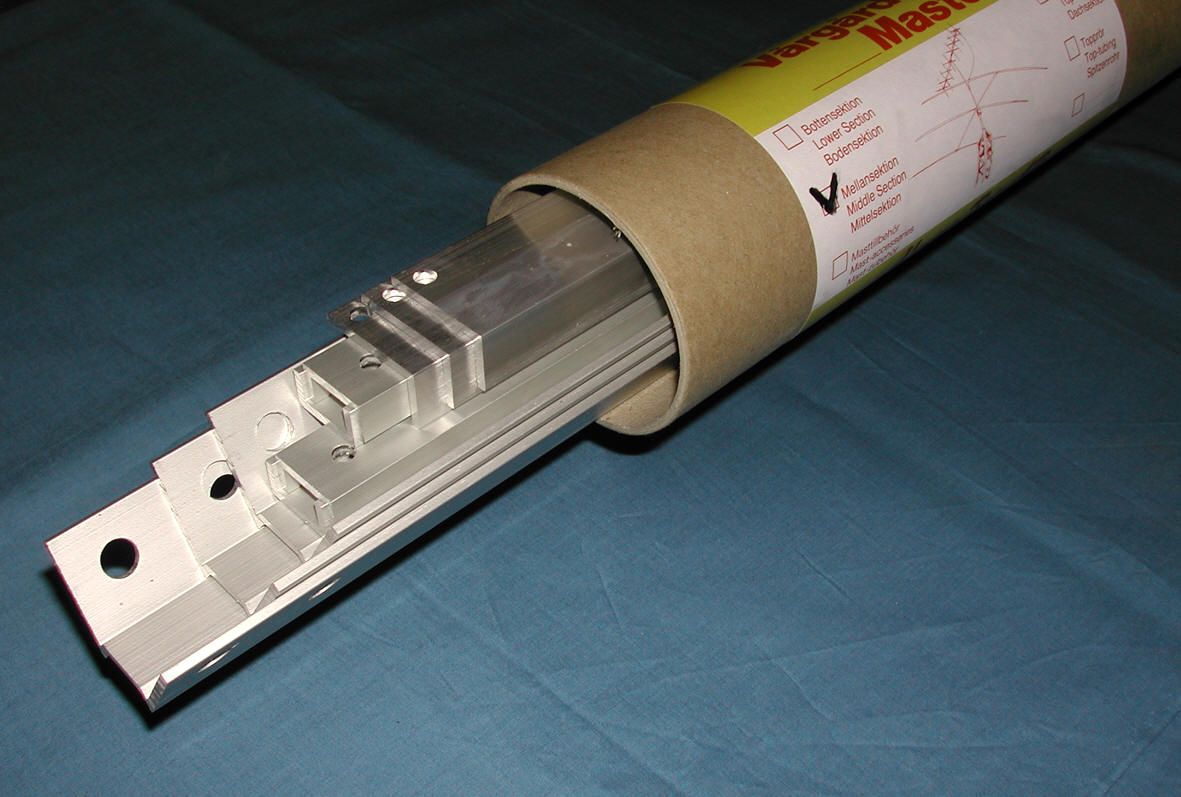

En komplett M38W sektion levereras i en förpackning som mäter ca 9 centimeter i diameter och har längden ca 3,1 meter. Total transportvolym blir då endast 0,025 kubikmeter.
Hopsättningsanvisningen är mycket utförlig med en stor mängd bilder som visar varje moment i bygget.
